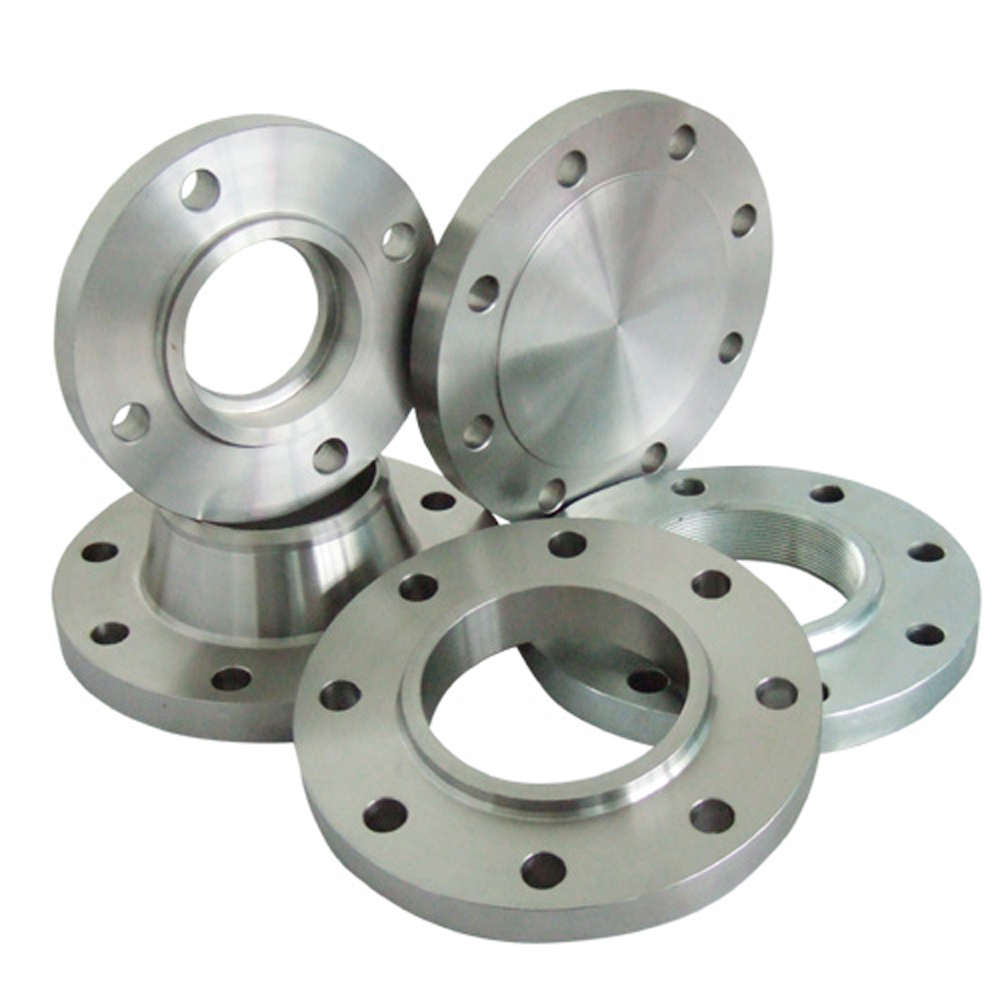

İki boruyu bir birine bağlamak için veya bir tesisat elemanını (Pompa, Vana, Filtre, çek valf vs.), tesisata bağlamak için kullanılan, standart olarak üretilen bir konstrüksiyon elemanıdır. Flanşlar farklı malzemelerden üretilebilir ancak genel olarak Flanşlar Paslanmaz, Pirinç veya dökme demir gibi malzemelerden üretilmektedir.
Flanş Ölçüleri
Bir Flanşın ölçüsü belirlerken aşağıdaki verileri göz önüne bulundurulmalı:
- Tesisatın Basıncı
- Tesisatın Sıcaklığı
- Flanşın Malzemesi
- Tesisat Boru Çapı
Bir Flanşın ölçüsü 5 ana değerden oluşur:
1- İç çap (d ölçüsü)
2- Dış Çap (D ölçüsü)
3- Cıvata Dairesi Çapı (C Ölçüsü)
4- Et Kalınlığı (T Ölçüsü)
5- Cıvata sayısı
Flanş Standartları
Flanşlar kolay bir şekilde kullanılsın diye standart şekilde üretilmekteler. Falanşlar için genel olarak 4 farklı
standart kullanılmaktadır
1- ASA veya ANSI veya ASME (Amerikan Standardı ),
2- PN veya DIN (Avrupa),
3- BS10 (İngiliz ve Avustralya)
4- JIS veya KS (Japonya ve Kore)
Her standartta malzeme, basınç ve sıcaklık değerlerini göz önüne bulundurarak farklı ölçüler kullanılmaktadır.
Bu sebepten dolayı bir standarttaki Flanşı diğer bir standarttaki Flanşla kullanmak mümkün değildir ve bu
durum tesisat elemanları üreticilerine bir problem haline gelmiştir.
Tesisat elemanları üreticileri, bu problemi gidermek için standartlar arası flanş dönüşüm bağlantıları
üretmekteler ancak bu bağlantılar tesisatın gereksiz yere uzamasına sebep olmaktadır.
